一、輪胎結構

　　輪胎是在各種車輛或機械上裝配的接地滾動的圓環形彈性橡膠制品。通常安裝在金屬輪輞上，能支承車身，緩沖外界沖擊，實現與路面的接觸并保證車輛的行駛性能。輪胎常在復雜和苛刻的條件下使用，它在行駛時承受著各種變形、負荷、力以及高低溫作用，因此必須具有較高的承載性能、牽引性能、緩沖性能。同時，還要求具備高耐磨性和耐屈撓性，以及低的滾動阻力與生熱性。世界耗用橡膠量的一半用于輪胎生產。

　　輪胎通常由外胎、內胎、墊帶3部分組成。也有不需要內胎的，其胎體內層有氣密性好的橡膠層，且需配專用的輪輞。世界各國輪胎的結構，都向無內胎、子午線結構、扁平(輪胎斷面高與寬的比值小)和輕量化的方向發展。

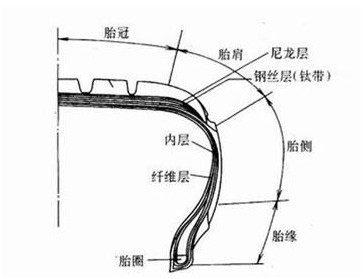

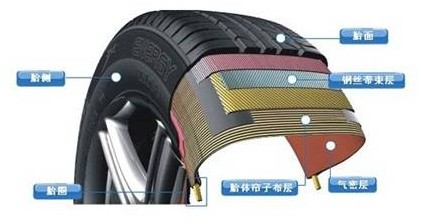

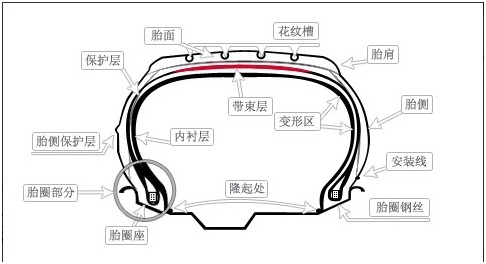

　　外胎是由胎體、緩沖層(或稱帶束層)、胎面、胎側和胎圈組成。外胎斷面可分成幾個單獨的區域：胎冠區、胎肩區(胎面斜坡)、屈撓區(胎側區)、加強區和胎圈區。�、偬ンw：又稱胎身。通常指由一層或數層簾布層(具有強度、柔軟性和彈性)與胎圈組成整體的(作為)充氣輪胎的受力結構。

　　*簾布層：是胎體中由并列掛膠簾子線組成的布層，是輪胎的受力骨架層，用以保證輪胎具有必要的強度及尺寸穩定性。

　　*胎圈：輪胎安裝在輪輞上的部分，由胎圈芯，簾布層包邊和胎圈包布等組成。它能承受因內壓而產生的伸張力，同時還能克服輪胎在拐彎行駛中所受的橫向力作用，使外胎不致脫出輪輞。因此它必須有很高的強力，結構應緊密堅固，不易發生變形。

　　胎體需要有充分的強度和彈性，以便承受強烈的震動和沖擊，承受輪胎在行駛中作用于外胎上的徑向、側向、周向力所引起的多次變形。胎體由一層或多層掛膠簾布組成，這些簾布能使胎體以及整個外胎具有必要的強度。

　�、诰彌_層(或稱帶束層)：斜交輪胎胎面與胎體之間的膠簾布層或膠層，不延伸到胎圈的中間材料層。用于緩沖外部沖擊力，保護胎體，增進胎面與簾布層之間的粘合。子午線結構輪胎的緩沖層由于其作用不同，一般稱為帶束層。子午線輪胎胎面基部下，沒胎冠中心線圓周方向箍緊胎體的材料層。

　�、厶ッ妫和馓プ钔饷媾c路面接觸的橡膠層(通常，把外胎胎冠)。

　　*胎肩：胎冠兩側的邊緣部分、胎側、加強區部位最外層的橡膠統稱為胎面膠)。

　　胎面用來防止胎體受機械損傷和早期磨損，向路面?zhèn)鬟f汽車的牽引力和制動力，增加外胎與路面(土壤)的抓著力，以及吸收輪胎在運行時的振蕩。

　　輪胎在正常行駛時直接與路面接觸的那一部分胎面稱為行駛面。行駛面表面由不同形狀的花紋塊、花紋溝構成，凸出部分為花紋塊，花紋塊的表面可增大外胎和路面(土壤)的抓著力和保證車輛必要的抗側滑力�；�紋溝下層稱為胎面基部，用來緩沖震蕩和沖擊

　�、芴�側是輪胎側部簾布層外層的膠層，用于保護胎體，又有彈性。

　�、萏トκ禽喬グ惭b在輪輞上的部分，由胎圈芯和胎圈包布組成，起固定輪胎作用。輪胎的規格以外胎外徑D、胎圈內徑或輪輞直徑d、斷面寬B及扁平比(輪胎斷面高H/輪胎斷面寬B)等尺寸加以表示，單位一般為英寸(1in=2.54cm)。

　　*胎踵：胎圈外側與輪輞胎圈座圓角著合的部分。*胎圈芯：由鋼圈，三角膠條和胎圈芯包布制成的胎圈部分。

　　*鋼絲圈：有鍍銅鋼絲纏繞成的剛性環，是將輪胎固定到輪輞上的主要部件。

　　*裝配線：模壓在胎側與胎圈交接處的單環或多環膠棱，通常用以指示輪胎正確裝配在輪輞上的標線。

　　二、輪胎規格標識

　　輪胎是汽車的重要部件，在汽車輪胎上的標記有10余種，正確識別這些標記對 輪胎的選配、使用、保養十分重要，對于保障行車安全和延長輪胎使用壽命具有重要意義。

　　輪胎規格：規格是輪胎幾何參數與物理性能的標志數據。輪胎規格常用一組數字表示，前一個數字表示輪胎斷面寬度，后一個數字表示輪輞直徑，均以英寸為單位。中間的字母或符號有特殊含義：

　　輪胎結構：R”表示子午胎，“D”、“一”表示斜交胎。

　　其 他："XL"表示質地局部加強胎，"TG"表示工程牽引車和平地機輪胎(非公路用)，"NHS"表示非公路使用輪胎。

　　層級：層級是指輪胎橡膠層內簾布的公稱層數，與實際簾布層數不完全一致，是輪胎強度的重要指標。層級用中文標志，如12層級;用英文標志，如″14P.R″即14層級。

　　簾線材料：有的輪胎單獨標示，如“尼龍”(NYLON)，一般標在層級之后;世有的輪胎廠家標注在規格之后，用漢語拼音的第一個字母表示，如9.00-20N、7.50-20G等，N表示尼龍、G表示鋼絲、M表示棉線、R表示人造絲。

　　負荷及氣壓：一般標示最大負荷及相應氣壓，負荷以“公斤”為單位，氣壓即輪胎胎壓，單位為“千帕”。

　　輪輞規格：表示與輪胎相配用的輪輞規格。便于實際使用，如“標準輪輞5.00F”。

　　平衡標志：用彩色橡膠制成標記形狀，印在胎側，表示輪胎此處最輕，組裝時應正對氣門嘴，以保證整個輪胎的平衡性。

　　滾動方向：輪胎上的花紋對行駛中的排水防滑特別關鍵，所以花紋不對稱的越野車輪胎常用箭頭標志裝配滾動方向，以保證設計的附著力、防滑等性能。如果裝錯，則適得其反。

　　磨損極限標志：輪胎一側用橡膠條、塊標示輪胎的磨損極限，一旦輪胎磨損達到這一標志位置應及時更換，否則會因強度不夠中途爆胎。

　　生產批號：用一組數字及字母標志，表示輪胎的制造年月及數量。如“98N08B5820”表示1998年8月B組生產的第5820只輪胎。生產批號用于識別輪胎的新舊程度及存放時間。

　　商標：商標是輪胎生產廠家的標志，包括商標文字及圖案，一般比較突出和醒目，易于識別。大多與生產企業廠名相連標示。

　　其它標記：如產品等級、生產許可證號及其它附屬標志�？勺鳛檫x用時參考資料和信息。

　　三、輪胎負載指數及速度級別標識

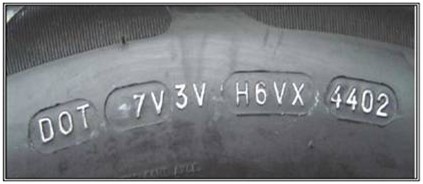

　　1.DOT 標志

　　DOT - 美國運輸部(Department of Transportation)

　　7V - 制造商和制造廠編碼

　　3V - 輪胎規格編碼

　　H6VX- 制造商自選編碼

　　4402 - 制造日期：2002年第44周

　　2.UTQG 輪胎品質統一級別

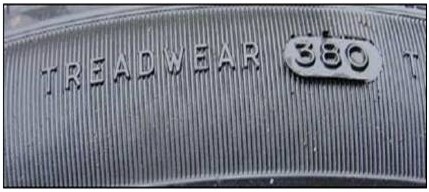

　　TREADWEAR 380-磨耗指數380

　　耐磨是“標準輪胎”的3.8倍

　　(標準輪胎指數:100)

　　TRACTION A-牽引力等級A

　　分AA、A、B、C等級,AA級最高,以此類推

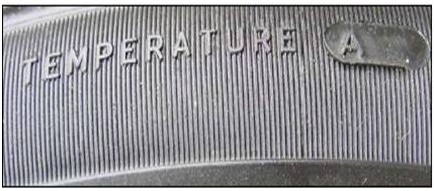

　　TEMPERATURE A-耐熱等級A

　　分A 、B、C等級,A級最高,以此類推

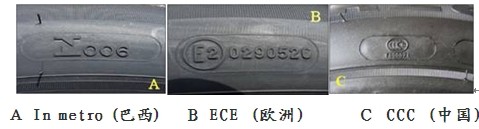

　　3.強制性認證標志

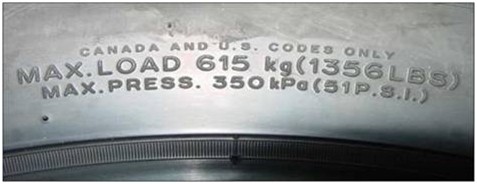

　　4.負重及壓力標記

　　Max.Load 615KG 單胎最大承載重量

　　Max.Press. 350Kpa 在正常情況下最大安全充氣氣壓
